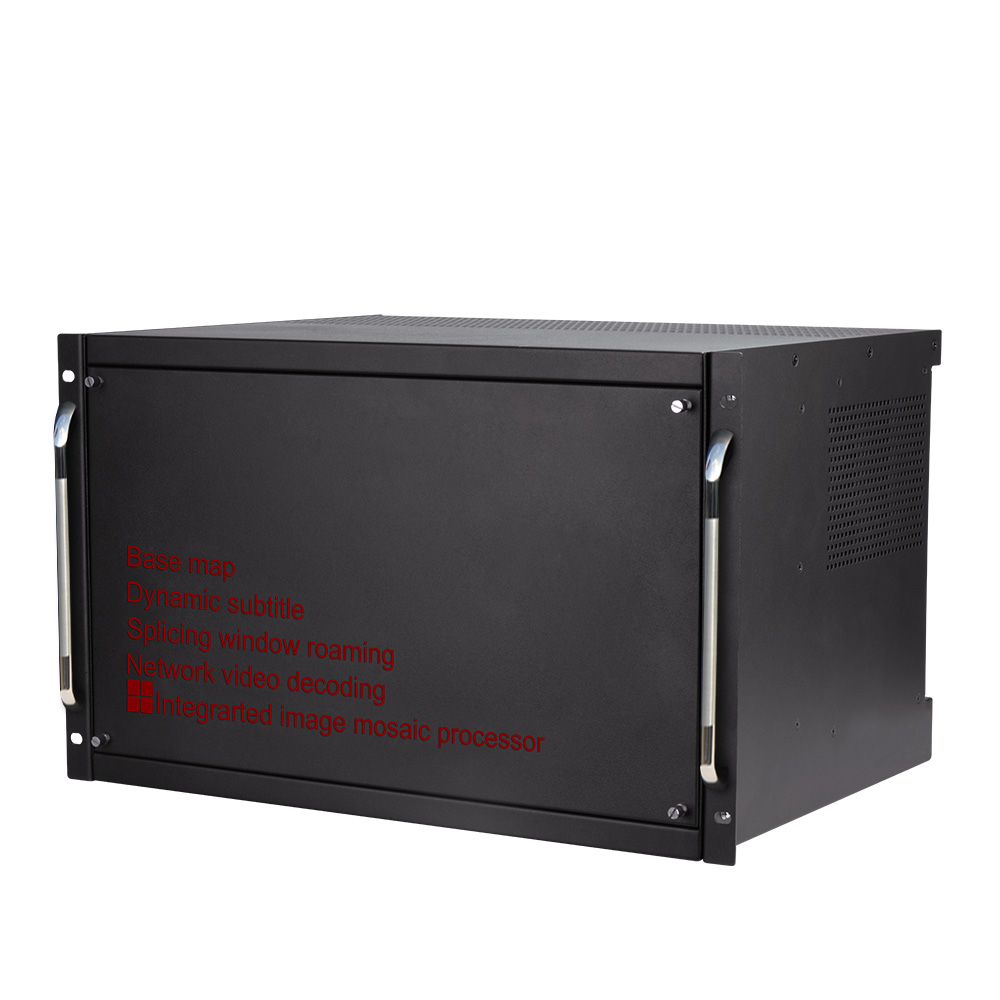

我公司拼接处理器是一款纯硬件的专业化的图像处理设备，能够将多个动态画面显示在多个屏幕上面，实现多窗口拼接的功能。产品集合了我司多年积累的高速数字视频处理、独特的倍频倍线、内置时钟同步、板卡热插拔等技术，同时引入了欧美先进的高速背板互连技术，每一路输入输出视频独享8Gbps视频带宽，完美支持各类高清晰数字/模拟视频信号之间的叠加、漫游、开窗等复杂视频图像处理。

我公司拼接处理器是一款高性能的多视频格式的拼接设备，可用于多个不同格式视频信号输入输出。通过我司多年技术积累的”8G”音视频并行总线技术，结合了我们独特的倍频倍线处理方式，产品完美的支持各种数字视频（DVI、HDMI、3G-SDI）和各种模式视频（VGA、YPbPr、CVBS）的采集和处理；

产品特色

◆ 纯硬件高速切换：

无内嵌操作系统，启动速度快（约5秒），没有工控机式设备的死机、硬件冲突、蓝屏、计算机病毒的困扰。

◆ 7×24小时的连续工作：

支持7×24小时的连续运行，能够适应控制室、调度中心、监控中心等场所对系统性能日益严格的要求。

◆ 标准化机箱设计：

设备箱体尺寸采用符合ANST/EIA  RS-310-C/D的标准19英寸机箱设计，安装过程简便，固定性能稳定。

◆ 冗余电源热备份（选配）：

配备双电源冗余备份，电源自动均流，双电源可以同时工作，也可以单独工作；用户可以根据需要将两电源设计成主电源和备份电源，接入不同电源网络，一旦某一路电源发生故障，设备将自动启用另一路电源，实现设备的不间断运行。

◆ 高速背板互连技术：

采用最新欧美12.5Gbps带宽切换主芯片，同时引入德国12.5背板互连技术，结合我司多年积累的“8G“音视频并行总线技术，使得拼接处理器具有强大的高速数字视频处理能力，能完成各种不同格式视频之间的实时快速切换。

◆”8G”并行总线技术：

不同输入输出处理成特色”8G”并行总线格式；

每一路输入输出通道独享一路8Gbps的总线，某一路输入输出的视频的异常不会对其它通道造成任何影响；

“8G”并行总线技术架构下的拼接处理器，每一路视频都只有一条总线来处理，比同行其它产品基于TMDS技术的4路总线技术简单而实用，减少了潜在的故障点，降低了整机的功耗；

◆ DVI-I输入板卡：

可配置DVI-I输入板卡，能接受HDMI、DVI、VGA、YPbPr、C-Video这五种视频领域最常见的视频源，用户可以自己通过前面板按键或上位机界面软件即时设置每一个通道的视频源格式，大大的增加了用户选择的灵活性。

◆ 内置时钟同步处理技术：

所有输入输出总线上的信号，采用最新DDR3缓存技术，实现时钟的同步处理，切换操作在黑场间隙动作，确保输出的快速切换和连续性，实现了无缝切换效果。

◆ 灵活板卡式设计：

输入采集卡、输出卡、切换卡、控制卡、风扇、电源等主要模块均为插卡式设计。灵活的板卡式设计为将来的升级和扩容，以及设备的日常维护带来了极大的方便。替换故障组件时无需拆开机箱，仅需将故障模块取下替换即可。

◆ 板卡热插拔：

输入、输出板卡在工作状态下可以热插拔，无需重启或刷新设备，不会对其他信号的显示造成影响，极大的方便了用户的扩容和升级。

◆ 倍频倍线功能：

拼接处理器视频接口和种类涉及到多个视频领域，包括PC（计算机视频）领域、CE(消费视频)领域、SDI（广播视频）领域等，各个不同领域的视频技术都有独自的特色。要实现不同种类视频、不同格式的视频之间的相互切换，倍频倍线技术是不可或缺的。我司独特的倍频倍线技术，使得我们的拼接处理器每一路输出信号都可以独立设置输出视频分辨率和刷新率，使其具有同行业拼接处理器无法匹敌的兼容性；

◆ VGA自动调整：

模式视频在传输和处理过程中难免会造成RGB视频和HV扫描信号的延时，如果接受设备不做任何处理的话，很容易造成图像左右上下缺失。我司独特的输入端VGA信号自动调整技术，将RGB视频和HV扫描信号自动对齐，彻底的解决了此类烦恼。具有同类产品不可比拟的优势；

◆ 高级EDID管理：

内置DDC通道EDID管理，可轻松解决多屏显示系统中EDID的各类兼容性问题，使系统运行稳定高效。

◆ 支持视频输入输出延长：

我司多年拼接处理器研发和应用的经验，开放了多种配套高清视频延长设备，将拼接处理器输入输出视频传输距离突破了传统的限制；

我们有配套的网线延长器和光纤延长器，将高清视频逐像素传输50米到10公里距离不等。用户可以根据需要实际的需要配置相应的延长器即可实现高清视频与拼接处理器的长距离连接。

我们拼接处理器有配套的网线传输输入输出板卡、光纤传输输入输出板卡，最大限度实现了大工程和超大工程中的简单实用化。

◆ 特色监视卡（选配）：

可配置输出监视卡，一张监视卡多个4画面显示接口，可以多点实时监视输入信号通道视频内容；

1、本地DVI/HDMI视频4画面回显，比传统拼接处理器输入信号指示灯更加直观监视输入状态；

2、SDI输出4画面回显，配合相应接收器可在150米范围内远端监控输入视频状态；

3、光纤输出4画面回显，配合相应接收器可在10公里范围内远端监控输入视频状态；

◆ 高分辨率图像采集：

可配置高分辨率输入采集卡，支持4Kx2K高分辨率视频图像的逐像素采集和处理，使图像更细致清晰；

一、 系统参数

二、 单芯光纤输入输出参数

三、 电气要求

四、 设备环境
